Problème gaine GTL tableau Consuel : normes et solutions

Vous voilà les mains dans le plâtre : la gaine technique logement est montée, le tableau flambant neuf patiente sur son support… et pourtant une petite voix vous répète : « Et si le Consuel me recalait pour un détail de hauteur ou un conduit mal fichu ? ». Pas de panique ! Le dossier qui suit passe votre installation au peigne fin – articles de la NF C 15-100 version 2026 à l’appui – et vous souffle toutes les astuces pour corriger les impairs les plus fréquents. Objectif : obtenir le certificat du premier coup, sans casser ce qui vient d’être fait ni faire exploser le budget.

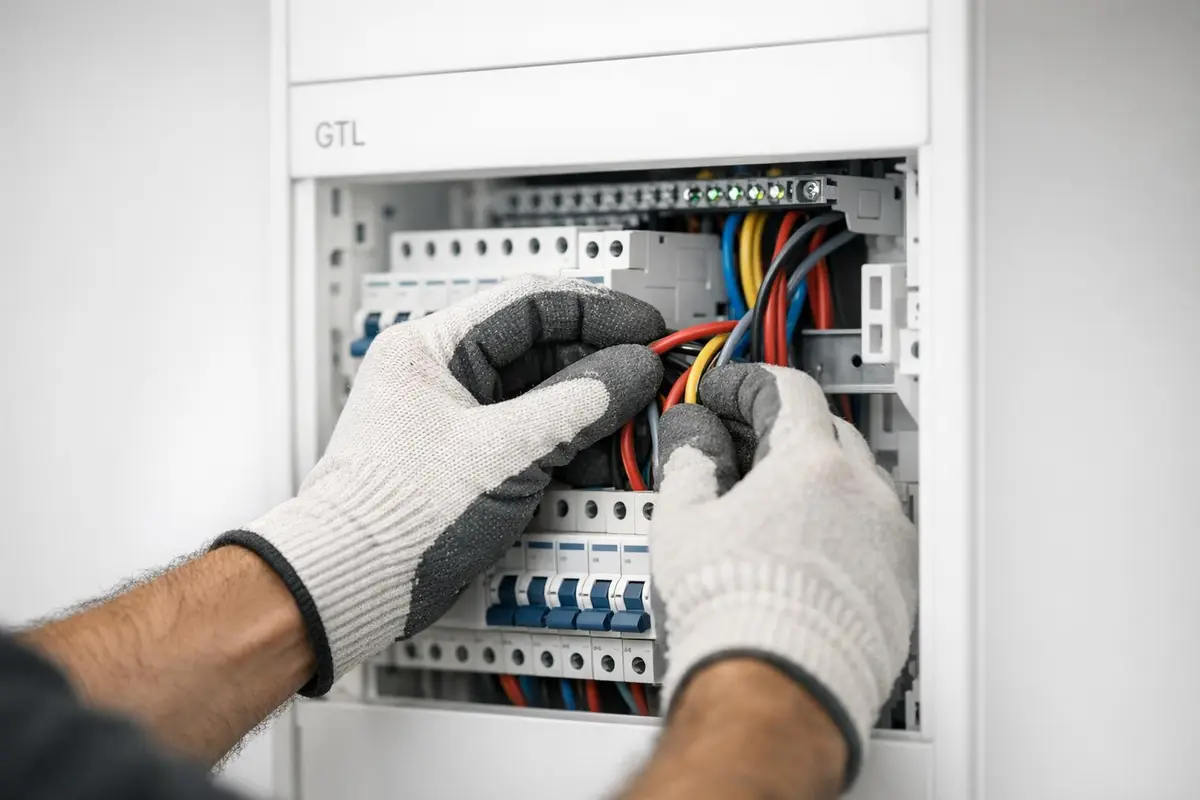

1. GTL : définition, rôle et obligations 2026

Qu’est-ce qu’une gaine technique logement ?

La gaine technique logement (GTL), c’est un peu la colonne vertébrale de votre installation. Elle concentre :

• le tableau de répartition (tableau électrique) ;
• le disjoncteur de branchement (celui d’Enedis) ;
• le coffret de communication (téléphone, réseau, TV, domotique…) ;
• l’ensemble des conduits montants et descendants destinés au passage des câbles.

Elle a pour mission de :

• regrouper tous les organes vitaux de l’électricité au même endroit ;
• simplifier l’entretien et le dépannage – tout est accessible ;
• garantir la sécurité : séparation courants forts/faibles, câbles protégés ;
• préparer l’avenir : domotique, IRVE, nouvelles extensions…

Concrètement, la GTL peut prendre plusieurs formes :

• une goulotte “prête à poser”, courante dans le neuf ;
• un placard technique (on parle alors de GTL « virtuelle ») ;
• un simple pan de mur dédié, fermé en partie haute et basse.

Évolution de la norme NF C 15-100 : les dates qui comptent

La norme NF C 15-100 encadre toute l’élec résidentielle. Pour la GTL, les jalons sont clairs :

• 2002 : apparition du caractère obligatoire en maison neuve ;
• 2010 – 2015 : précisions sur hauteurs, accès, séparation des courants ;
• Version 2026 :
  • l’article 771 détaille les dispositifs propres au logement et à la GTL ;
  • l’article 536 s’occupe de l’accessibilité, des manœuvres et de la coupure.

Retenez surtout une chose : le Consuel s’appuie toujours sur la version de la norme en vigueur le jour où vous déposez l’attestation. En rénovation, l’inspecteur peut tolérer quelques entorses tant que la sécurité reste irréprochable, mais la GTL et le tableau doivent cocher toutes les cases essentielles.

GTL : obligation ou simple recommandation ?

Faut-il vraiment installer une GTL chez soi ? La réponse dépend du contexte :

• Logement neuf ou extension conséquente : la GTL est indispensable (art. 771). Tableau, disjoncteur de branchement et coffret de communication doivent y cohabiter.
• Rénovation intégrale avec passage Consuel : même logique. Si vous changez le tableau et refaites la distribution, autant créer une GTL, quitte à la matérialiser par un simple coffrage du sol au plafond.
• Petite mise en sécurité : vous changez trois disjoncteurs ? Le Consuel se focalisera surtout sur la terre, les différentiels et la protection mécanique. La GTL complète n’est pas toujours exigée.
• Studios < 35 m² : faute de place, les inspecteurs acceptent parfois une mini-GTL ou un coffret compact, à condition que l’accessibilité, la séparation des courants et des dimensions minimales restent cohérentes.

En clair : si vous engagez une vraie rénovation et que le Consuel est au programme, prévoir une GTL conforme vous évitera bien des sueurs froides.

2. Ce que le Consuel attend de votre GTL et de votre tableau

La grille de contrôle 2026, côté inspecteur

À quoi l’examinateur va-t-il vraiment jeter un œil ? Grosso modo :

• Implantation et dimensions de la GTL : volume continu du sol au plafond, largeur et profondeur suffisantes.
• Tableau de répartition : présence et répartition des différentiels 30 mA, circuits clairement identifiés.
• Prise de terre : section correcte, barrette de coupure accessible, continuité vérifiée.
• Cheminement des conducteurs : gaines ou câbles R2V solidement maintenus, séparation forts/faibles respectée.
• Coffret de communication : distinct, accessible, sans mélange de tensions.
• Accessibilité globale : manipulation aisée, aucun équipement dans un lieu à risque, tous les vides obturés.

Hauteurs, largeurs, emplacements : les cotes qui font foi

• Hauteur de la GTL : du sol fini au plafond, ou au moins 2 m si le plafond est plus bas.
• Largeur : tablez sur 60 cm minimum pour loger tableau, communication et gaines.
• Profondeur : viser 25 cm pour laisser respirer les courbures de câbles.
• Plage de manœuvre du tableau : appareils actionnables entre 1 m et 1,80 m, la manette principale idéalement à 1,50 m.
• Localisation : hors salles d’eau (sauf local technique dédié), hors escaliers et lieux inflammables. Entrée, cellier ou dégagement font souvent l’affaire.

En pratique, réservez dès la conception un morceau de mur de 60 à 80 cm de large, plein-pied, sec et bien éclairé : vous vous remercierez plus tard.

Courants forts vs courants faibles : les “murs porteurs” invisibles

Séparer l’alimentation 230 V des réseaux VDI, c’est éviter parasites et erreurs de branchement. Comment ?

• Optez pour des goulottes compartimentées ou, à défaut, des gaines distinctes.
• Sans cloison interne, laissez quelques centimètres d’écart et fixez solidement chaque faisceau.
• Étiquetez tout ce qui passe dans la GTL : un collier de couleur différente pour les courants faibles, un autocollant explicite, peu importe, pourvu qu’on s’y retrouve.

L’inspecteur ne tolérera pas un paquet de fils réseau entortillés autour des phases 230 V. Pensez coffret de communication séparé et traversées de parois proprement obturées.

3. Arrêter les gaines sans se faire arrêter par le Consuel

À quel endroit couper ses gaines ?

C’est le grand classique du refus : les tubes ICTA s’arrêtent trop loin du tableau, laissant des conducteurs pendouiller en plein vide. Règle d’or : les gaines doivent pénétrer dans la GTL et permettre un raccordement net jusqu’aux coffrets.

• Côté tableau : on traverse le fond ou le haut du coffret, ou on coupe la gaine juste avant – mais on limite la portion de conducteur nu à 30-40 cm maxi, et on le fixe.
• Partie basse : les conduits qui viennent du sol ou du vide sanitaire débouchent dans la GTL, pas sur le côté.
• Partie haute : idem, les descentes des combles restent dans le volume, sous un capot amovible.

En bref : aucun câble ne doit traverser la cuisine à découvert pour rejoindre le tableau – même si la tentation est grande quand il manque 20 cm de gaine !

Bas, haut, arrière : peu importe, pourvu que ce soit propre

Trois stratégies selon votre configuration :

• Arrivée par le bas : pratique pour les maisons avec vide sanitaire. Les gaines montent directement dans la goulotte, un petit mou de sécurité, et le tour est joué.
• Arrivée par le haut : utile sous combles. Les tubes descendent dans la GTL ; pensez aux colliers pour qu’ils ne glissent pas.
• Arrivée arrière : on perce le doublage et l’on débouche derrière le tableau, à condition que ce renfoncement soit réellement le volume GTL.

L’inspecteur s’en moque que ce soit par le sol ou le plafond ; il veut surtout voir un cheminement continu et identifié.

Choisir les bonnes gaines (et la bonne marge de manœuvre)

Petit pense-bête :

• ICTA Ø16 mm : éclairage (1,5 mm²).
• ICTA Ø20 mm : prises 16 A (2,5 mm²).
• ICTA Ø25 mm (ou plus) : circuits spécialisés, plaques, clim, ou gaine dédiée IRVE.
• Câble R2V : toléré en apparent dans la GTL si fixé et protégé.
• Goulotte GTL “tout-en-un” : souvent la solution miracle en rénovation, avec cloisons forts/faibles intégrées.

Laissez toujours un tiers de vide dans vos tubes ; demain, vous voudrez peut-être tirer une fibre ou un câble pour la borne de recharge. Anticiper coûte moins cher que percer après coup.

Penser extensions : IRVE, domotique & Cie

• Borne de recharge (IRVE) : réservez une gaine XXL (Ø32 mm ou plus) vers le garage, voire le parking extérieur. Laissez-la vide ou glissez-y déjà un 3G6 mm², et prévoyez un différentiel type A ou F dans le tableau.
• Domotique : capteurs, alarme, réseau… Tirez quelques gaines en rab vers le séjour, l’entrée, les combles. Un coffret de communication un poil plus grand évitera la crise de nerfs le jour où vous ajouterez un module.

Un contrôleur voit d’un très bon œil une installation pensée pour le futur : c’est souvent la marque des chantiers soignés.

4. Bourdes courantes & remèdes express

Gaine trop petite, mal placée ? Pas de panique

Les ratés les plus fréquents :

• Installer la GTL… dans la cage d’escalier.
• Choisir une goulotte riquiqui où rien ne rentre.
• Laisser les gaines finir à côté de la GTL, puis longer le mur sans protection.

Comment rattraper le coup ?

• Si l’emplacement est dangereux : déplacez au moins tableau et disjoncteur vers une zone calme (entrée, dégagement) et prolongez les gaines avec une nouvelle goulotte.
• Si la goulotte craque de partout : doublez-la avec une jumelle pour les courants faibles, ou passez à un coffrage du sol au plafond.

Réserves et obturations : les petits détails qui fâchent

Deux oublis qui coûtent cher :

• Pas la moindre gaine libre pour le futur : le Consuel le note.
• Trous béants autour des gaines ou modules de tableau restés ouverts.

Réglages minute :

• Clipsez des obturateurs sur toutes les unités vides du tableau.
• Bouchez les traversées de cloison avec mousse ou collerettes coupe-feu.
• Tirez une ou deux gaines “au cas où” vers le garage, le séjour ou les combles.

Continuité de terre, serrage : le contrôle de dernière minute

• Terre : conducteur vert/jaune partout, barrette accessible, section ad hoc (souvent 16 mm²). Pensez au test de continuité.
• Serrage : un tour de tournevis dynamo sur les peignes, borniers et différentiels peut éviter bien des déboires.
• Différentiels 30 mA : appuyez sur le bouton T, répartissez les circuits, bref, vérifiez avant l’inspecteur.

Un domino mal serré ou une terre volante pourra ruiner tous vos efforts, même si la GTL est digne d’un showroom.

5. Remplacer ou pas son tableau ? Budget & aides

Quand faut-il changer le tableau ?

Quelques signaux d’alarme :

• Fusibles en porcelaine ou porte-fusibles d’un autre âge.
• Absence totale de 30 mA.
• Circuits surchargés ou mal identifiés.
• Tableau dans un lieu interdit.
• Rénovation complète avec passage Consuel.

En revanche, si votre coffret contient déjà des disjoncteurs modulaires, des différentiels récents et qu’il est bien placé, vous pouvez parfois le conserver, ajouter un coffret VDI à côté, et créer la GTL autour.

Combien ça coûte ? Où trouver des coups de pouce ?

Fourchettes 2026, matériel compris :

• Kit GTL complet : 200 € à 400 €.
• Tableau pré-équipé : 300 € à 700 € pour un T2/T3 ; 1 000 € (voire plus) dans une grande maison.
• Rénovation totale posée : 1 500 € à 3 000 € (studio) ; jusqu’à 10 000 € pour une grande surface complexe.
• Contrôle Consuel : comptez 150 € à 250 €.

Des aides existent – CEE, prêts à taux zéro, subventions locales – et un label Promotelec “Rénovation Électrique” peut valoriser votre bien, même sans prime directe.

Au final, la mise en sécurité se paye, certes, mais :

• vous dormez sur vos deux oreilles ;
• votre bien prend de la valeur ;
• vous évitez les allers-retours et frais supplémentaires en cas de refus du Consuel.

Checklist express avant l’inspection

• GTL : volume continu, 60 cm de large, 25 cm de profond, 2 m de haut, dans un endroit autorisé.
• Tableau : manœuvre 1 m–1,80 m, différentiels 30 mA, modules obturés.
• Gaines : toutes dans la GTL, conducteurs protégés, fixation correcte.
• Séparation forts/faibles : goulotte compartimentée ou tubes distincts, coffret VDI indépendant.
• Terre : barrette accessible, 16 mm² cuivre, continuité testée.
• Sécurité globale : volumes d’eau, sections de fils, aucun conducteur dénudé.

Glissez cette liste dans votre poche, faites le tour du chantier la veille et cochez chaque ligne : c’est souvent ce petit rituel qui fait la différence le jour J.

Conclusion : une GTL bien pensée, un Consuel serein

Trois clés pour un passage sans accroc :

• un volume GTL conforme et accessible ;
• un cheminement lisible et séparé des courants forts et faibles ;
• et, bien sûr, le respect des fondamentaux NF C 15-100 : terre, différentiels, protection mécanique.

Avant d’envoyer votre attestation, prenez une heure pour traquer le moindre détail : un obturateur manquant, une gaine trop courte, un bornier mal serré. Ce sont souvent ces broutilles qui font la différence entre un certificat accordé du premier coup et un second rendez-vous payant.

Besoin d’un coup de main ? Décrivez-moi votre logement (surface, type de rénovation, emplacement du tableau) et je vous proposerai un plan GTL sur mesure, matériel inclus, histoire de franchir la visite Consuel sans stress.

Questions fréquentes sur les problèmes de GTL, tableau électrique et Consuel

Où doit-on arrêter les gaines dans une GTL pour être conforme ?

Les gaines doivent s’arrêter à la base du tableau électrique ou du coffret de communication, sans dépasser. Elles doivent être solidement fixées et permettre une séparation nette entre les courants forts et faibles.

Quels sont les points de contrôle du Consuel pour une GTL ?

Le Consuel vérifie la continuité de la GTL du sol au plafond, la séparation des courants forts/faibles, l’accessibilité des équipements, la conformité du tableau électrique et la qualité des cheminements des câbles.

Est-il obligatoire d’installer une GTL dans un logement ?

Oui, la GTL est obligatoire dans les logements neufs ou lors de rénovations importantes. Elle regroupe le tableau électrique, le disjoncteur de branchement et le coffret de communication pour garantir sécurité et accessibilité.

Doit-on changer son tableau électrique pour passer le Consuel ?

Changer le tableau électrique est nécessaire si l’ancien tableau n’est pas conforme à la norme NF C 15-100. Le Consuel exige un tableau moderne avec protections différentielles et circuits identifiés.

Quelle est la hauteur minimale et maximale pour une GTL ?

La GTL doit s’étendre du sol au plafond, soit une hauteur minimale de 2 mètres. Elle doit permettre une accessibilité optimale aux équipements, sans obstruction ni dépassement des gaines.

Peut-on installer une GTL dans un placard ?

Oui, une GTL peut être installée dans un placard technique à condition que les équipements soient accessibles, bien ventilés et que la séparation des courants forts/faibles soit respectée.
